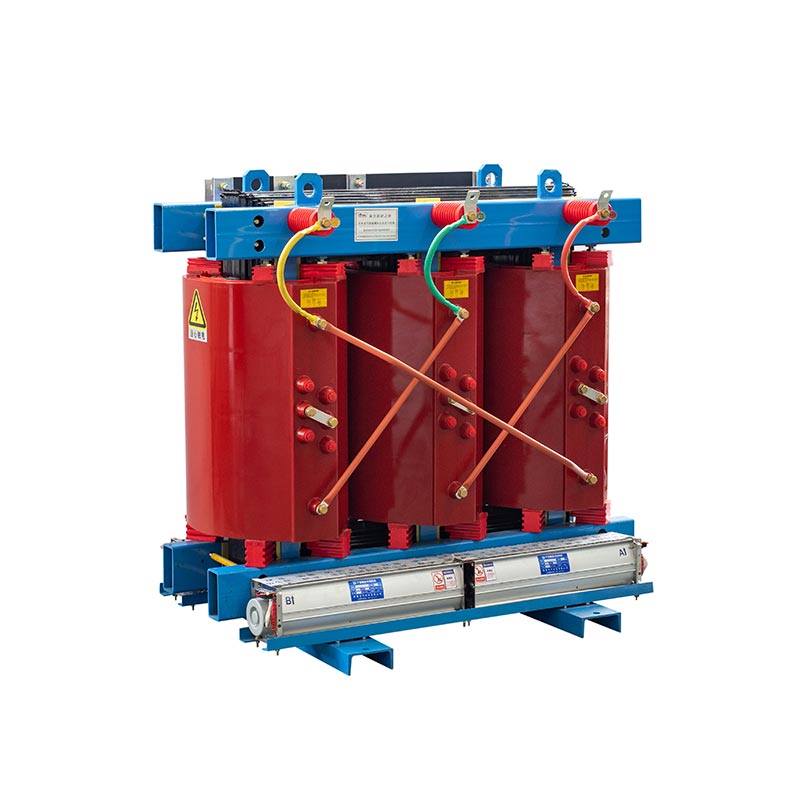

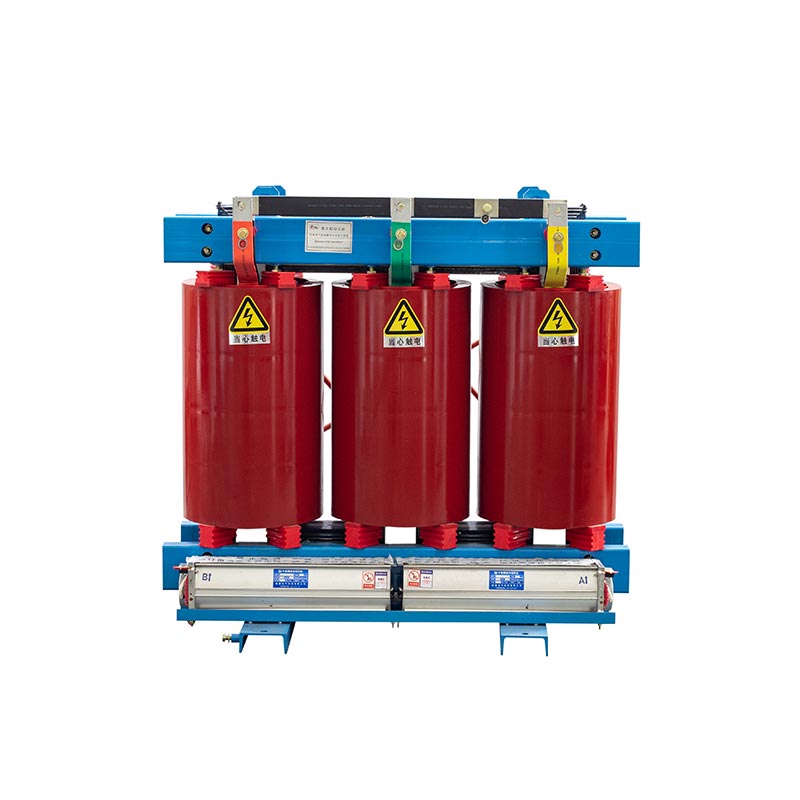

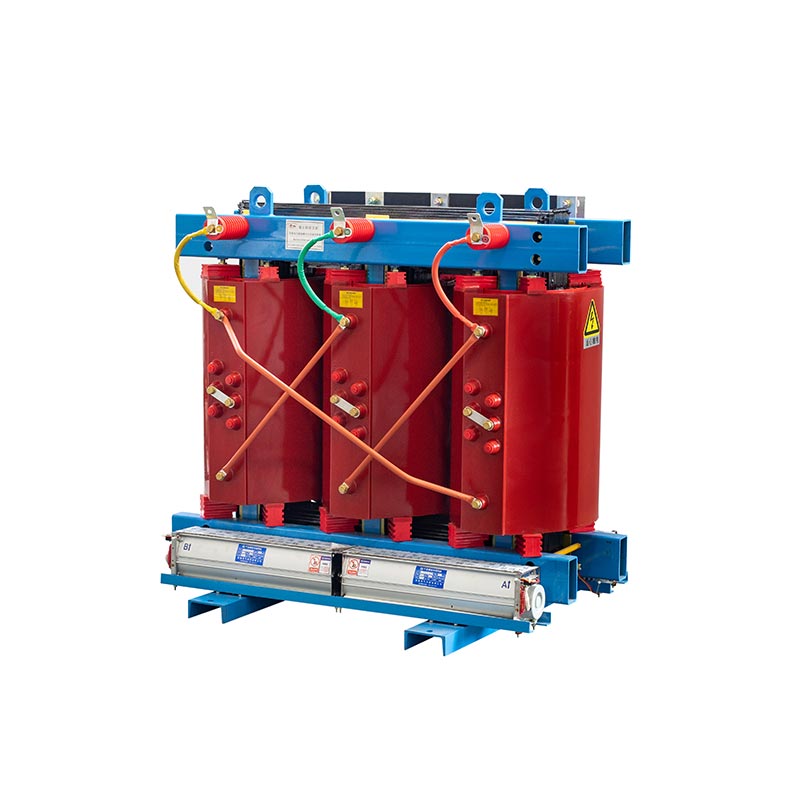

एपॉक्सी रेज़िन कास्ट ड्राई टाइप वितरण ट्रांसफार्मर

मुख्य विशेषताएं

अपनी अनूठी संरचनात्मक विशेषताओं और उत्कृष्ट इन्सुलेट सामग्री के कारण, एपॉक्सी राल कास्ट ड्राई टाइप वितरण ट्रांसफार्मर में निम्नलिखित उल्लेखनीय फायदे हैं।
तेल रहित, ज्वालारोधी, आग प्रतिरोधी: इंटीरियर में इंसुलेटिंग ऑयल नहीं होता है। यह उपयोग करता है एपॉक्सी रेज़िन जैसी ठोस इन्सुलेशन सामग्री, आग, विस्फोट और तेल के जोखिमों को मूल रूप से समाप्त करती है रिसाव.
पर्यावरण संबंधी सुरक्षा: विषैले पदार्थों से मुक्त. क्षतिग्रस्त होने पर भी यह प्रदूषित नहीं होगा पर्यावरण.
रखरखाव सरल है: तेल में डूबे ट्रांसफार्मर के विपरीत, नियमित रूप से जांच करने की कोई आवश्यकता नहीं है तेल का स्तर और गुणवत्ता। रखरखाव का कार्यभार छोटा है.
लचीली स्थापना: इसमें फाउंडेशन की स्थापना के लिए कम आवश्यकताएं हैं और इसे यहां स्थापित किया जा सकता है लोड सेंटर, जिससे लाइन लॉस कम हो जाता है।
नमी और गंदगी के प्रति प्रतिरोधी: वे वाइंडिंग्स जिनका विशेष उपचार किया गया है उत्कृष्ट नमी प्रतिरोधी और संक्षारण प्रतिरोधी गुण।

इन विशेषताओं के आधार पर, एपॉक्सी राल कास्ट ड्राई-टाइप वितरण ट्रांसफार्मर के अनुप्रयोग परिदृश्य हैं बहुत व्यापक भी.

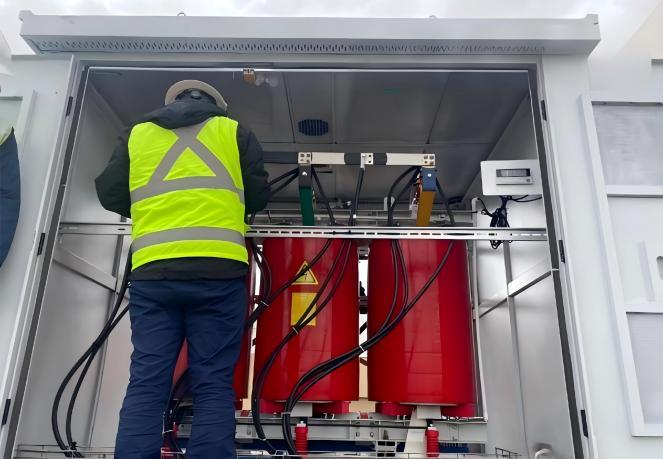

आवेदन

वाणिज्यिक और नागरिक भवन: ऊंची इमारतें, शॉपिंग सेंटर, अस्पताल, स्कूल, डेटा केंद्र, आदि
सार्वजनिक परिवहन और बुनियादी ढाँचा: हवाई अड्डे, गोदी, सबवे स्टेशन, तेल प्लेटफार्म, आदि
औद्योगिक सुविधाएँ: अधिक आग वाले क्षेत्रों में फैक्ट्री वर्कशॉप, सीएनसी मशीनरी उपकरण आदि रोकथाम की आवश्यकताएँ.
नये ऊर्जा क्षेत्र: सौर ऊर्जा, पवन ऊर्जा, आदि हरित ऊर्जा प्रणालियाँ

मानत विशिष्टताएँ

1. लागू विशिष्टता: आईईसी 60076 / आईईईई
2. रेटेड क्षमता: 4000 केवीए तक
3. प्राथमिक वोल्टेज: 35kV तक
4. माध्यमिक वोल्टेज: 380/400/415V या अनुकूलित
5. घुमावदार सामग्री: तांबा/एल्यूमीनियम
6. तापमान वृद्धि: 90-100℃ या अनुकूलित
7. शीतलन विधि: ONAN8.आवृत्ति: 50Hz/60Hz
9. नल वोल्टेज: ±5% / ±2x2.5% या अनुकूलित
10. वेक्टर समूह: Dyn11 / Yyn0 / Yd11

इन्सुलेशन वर्ग

एपॉक्सी रेज़िन कास्ट ड्राई टाइप डिस्ट्रीब्यूशन ट्रांसफार्मर में तीन सामान्य इन्सुलेशन वर्ग होते हैं। की मुख्य विशेषता है इन्सुलेशन का उद्देश्य ढांकता हुआ ताकत प्रदान करना और कुछ थर्मल सीमाओं का सामना करना है। इन्सुलेशन वर्ग हैं

यूरोपीय मानक (आईईसी 60076):

कक्षा ए: अधिकतम घुमावदार तापमान 105 डिग्री सेल्सियस।
कक्षा ई: अधिकतम घुमावदार तापमान 120 डिग्री सेल्सियस।
कक्षा बी: अधिकतम घुमावदार तापमान 130 डिग्री सेल्सियस।
कक्षा एफ: अधिकतम घुमावदार तापमान 155 डिग्री सेल्सियस।
कक्षा एच: अधिकतम घुमावदार तापमान 180 डिग्री सेल्सियस।
कक्षा सी: अधिकतम घुमावदार तापमान 220 डिग्री सेल्सियस।

अमेरिकी मानक (एएनएसआई/आईईईई सी57.12.01):

कक्षा 105: 105 डिग्री सेल्सियस का अधिकतम घुमावदार तापमान।
कक्षा 150: 150 डिग्री सेल्सियस का अधिकतम घुमावदार तापमान।
कक्षा 220: 220 डिग्री सेल्सियस का अधिकतम घुमावदार तापमान।

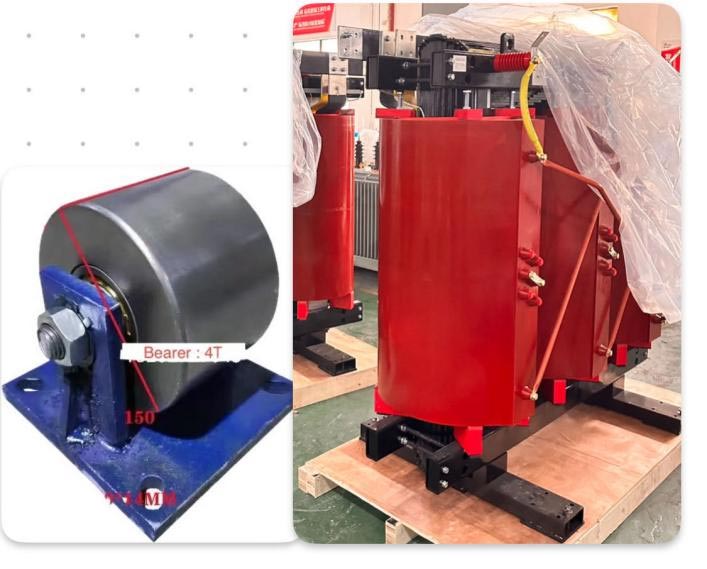

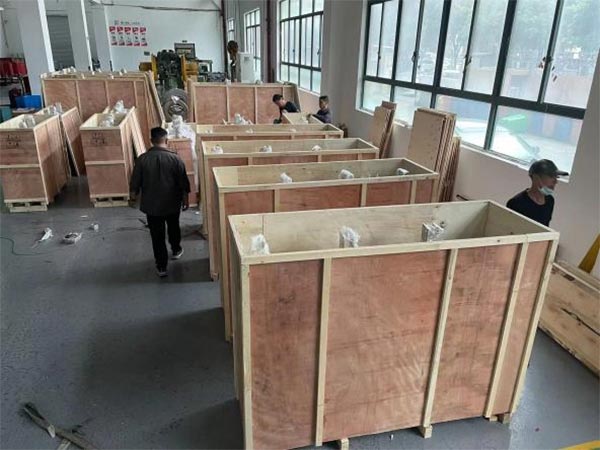

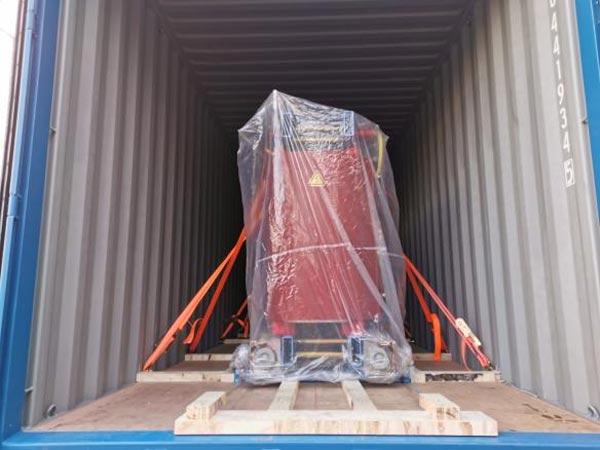

पैकेज विधि

कृपया निम्नलिखित जानकारी प्रदान करें, और हम बेहतर सेवाएं प्रदान करने में सक्षम होंगे।

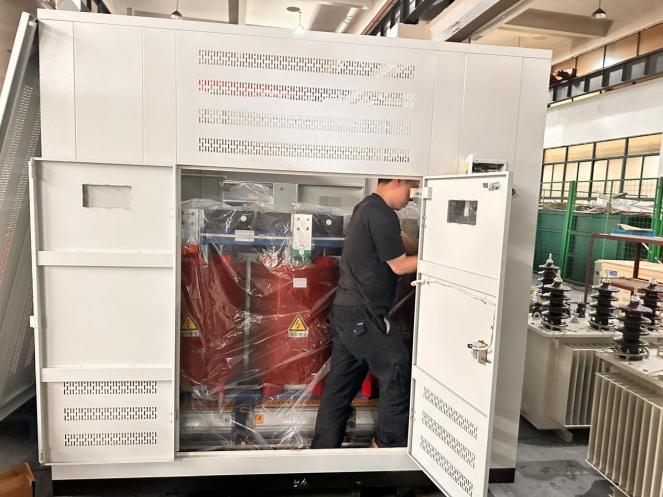

उत्पाद अनुप्रयोग परिदृश्य
उत्पाद तकनीकी पैरामीटर

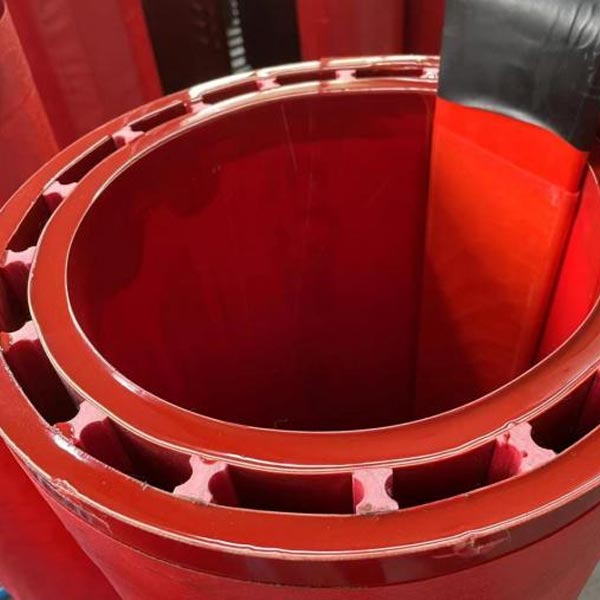

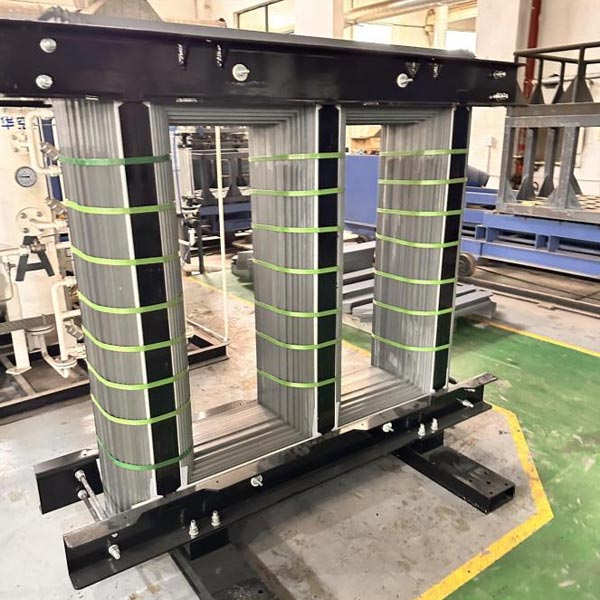

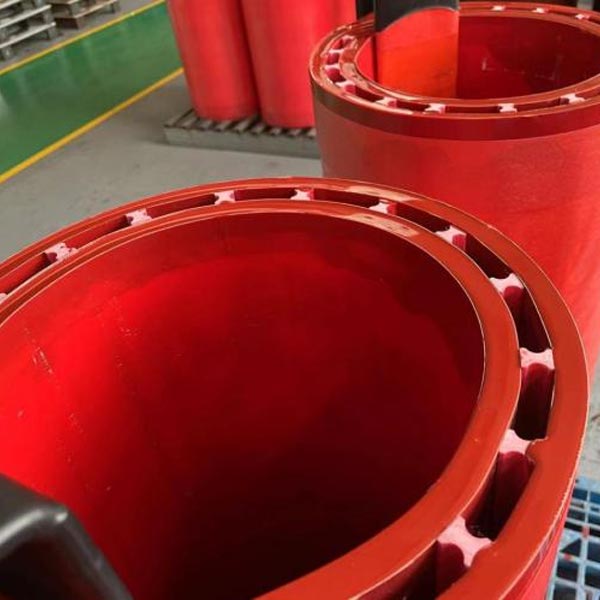

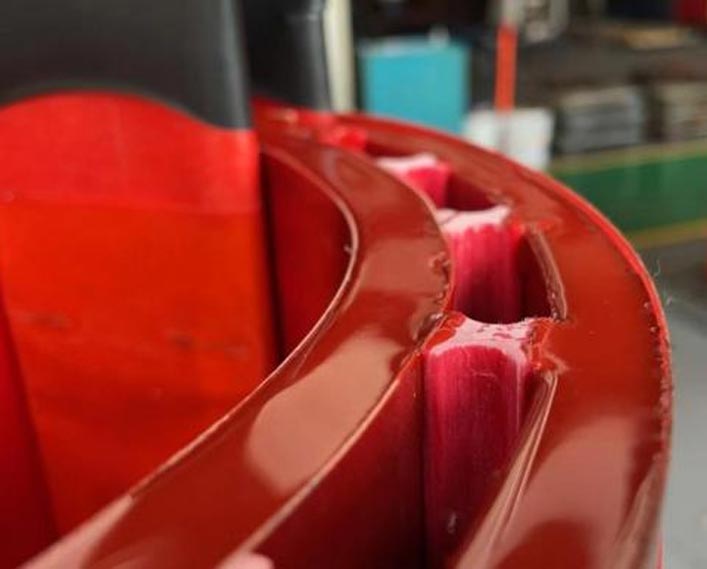

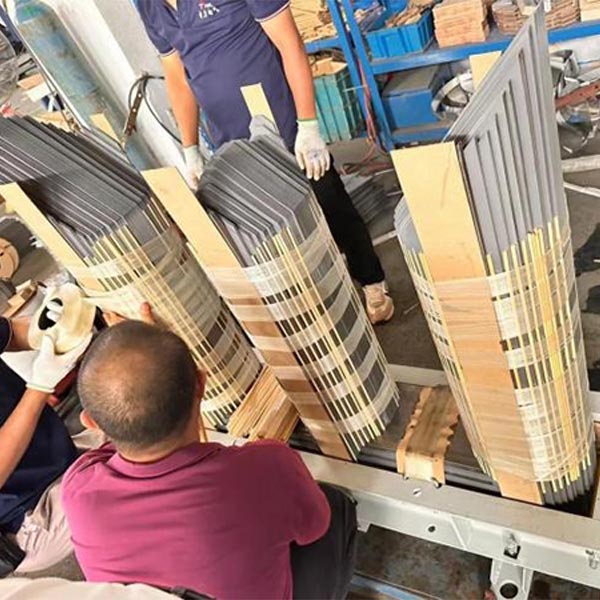

उत्पादन

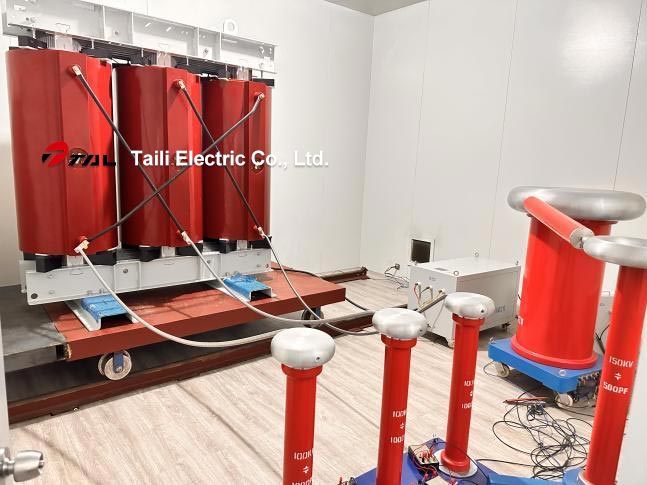

परीक्षा

नियमित परीक्षण:

· वोल्टेज अनुपात का मापन और चरण-विस्थापन की जाँच
· इन्सुलेशन प्रतिरोध परीक्षण
· वाइंडिंग प्रतिरोध का मापन
· वोल्टेज प्रतिरोध परीक्षण
· ओवर-वोल्टेज झेलने वाले परीक्षण को प्रेरित करें
· नो-लोड हानि और रोमांचक धारा का मापन
· शॉर्ट सर्किट प्रतिबाधा और लोड हानि का मापन
· वोल्टेज अनुपात का मापन और चरण-विस्थापन की जाँच
· इन्सुलेशन प्रतिरोध परीक्षण
· वाइंडिंग प्रतिरोध का मापन
· वोल्टेज प्रतिरोध परीक्षण
· ओवर-वोल्टेज झेलने वाले परीक्षण को प्रेरित करें
· नो-लोड हानि और रोमांचक धारा का मापन
· शॉर्ट सर्किट प्रतिबाधा और लोड हानि का मापन

प्रकार परीक्षण

· प्रकाश आवेग परीक्षण
· तापमान वृद्धि परीक्षण
