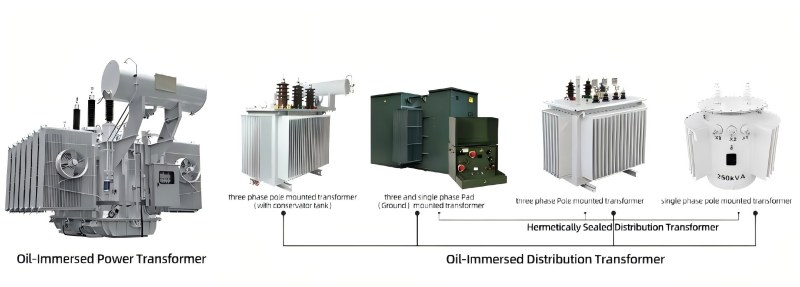

तेल में डूबे हुए प्रकार का ट्रांसफार्मर

TAILI एक तेल-डूबे हुए प्रकार का ट्रांसफार्मर निर्माता और आपूर्तिकर्ता है। हमारे उत्पाद हैंबिजली ट्रांसफार्मरजिसमें लोहे की कोर और वाइंडिंग्स (कॉइल्स) को पूरी तरह से विशेष रूप से तैयार किए गए इंसुलेटिंग ऑयल (ट्रांसफार्मर ऑयल) में डुबोया जाता है, जिसमें तेल मुख्य इन्सुलेशन और शीतलन माध्यम के रूप में काम करता है।

मुख्य संरचनात्मक घटक:

1. ट्रांसफार्मर बॉडी

कोर: सिलिकॉन स्टील शीट को जमीन पर रखकर बनाया गया एक चुंबकीय पथ।

वाइंडिंग: तांबे या एल्यूमीनियम तारों से बने उच्च और निम्न वोल्टेज कॉइल, विद्युत चुम्बकीय रूपांतरण उत्पन्न करने के लिए मुख्य घटक।

2. तेल टैंक और इन्सुलेट तेल

तेल टैंक: स्टील प्लेटों के साथ वेल्डेड, ट्रांसफार्मर बॉडी को पकड़ने और तेल को इन्सुलेट करने में सक्षम, सीलिंग की आवश्यकता होती है।

इन्सुलेशन तेल: आमतौर पर खनिज तेल। इन्सुलेशन, गर्मी अपव्यय और चाप बुझाने के कार्य प्रदान करता है।

3. शीतलन प्रणाली

तेल के प्राकृतिक संवहन या मजबूर परिसंचरण पर भरोसा करते हुए, गर्मी को आंतरिक से तेल टैंक में गर्मी अपव्यय उपकरणों तक ले जाया जाता है।

सामान्य शीतलन विधियाँ:

· ओनान (तेल में डूबा हुआ स्व-शीतलन): तेल और हवा के प्राकृतिक संवहन (बॉक्स की दीवारें या गर्मी अपव्यय पंख) के माध्यम से गर्मी अपव्यय। छोटे और मध्यम आकार के ट्रांसफार्मर के लिए उपयुक्त।

· ओएनएएफ (तेल-डूबे हुए एयर-कूलिंग): हवा को ठंडा करने के लिए गर्मी अपव्यय उपकरणों पर पंखे स्थापित करें। क्षमता बढ़ाता है.

· ओएफएएफ (मजबूत तेल वायु-शीतलन): तेल परिसंचरण को मजबूत करने और मजबूर वायु शीतलन को मजबूत करने के लिए तेल पंप का उपयोग करें। बड़े ट्रांसफार्मर के लिए उपयोग किया जाता है।

· ओएफडब्ल्यूएफ (मजबूत तेल जल-शीतलन): तेल परिसंचरण को मजबूर करने के लिए तेल पंप का उपयोग करें और गर्म तेल को वॉटर कूलर के माध्यम से ठंडा करें। जाली ट्रांसफार्मर या पर्याप्त जल आपूर्ति वाले क्षेत्र।

4. सुरक्षा और निगरानी प्रणाली:

· तेल भंडार (तेल तकिया): तापमान परिवर्तन के अनुसार तेल की मात्रा को समायोजित करता है, तेल और हवा के बीच संपर्क क्षेत्र को कम करता है, और तेल की उम्र बढ़ने में देरी करता है।

· अवशोषक (श्वास): इसमें सिलिका जेल होता है, जो तेल भंडार में प्रवेश करने वाली हवा से नमी को अवशोषित करता है।

· गैस रिले (गैस रिले): तेल पाइप पर स्थापित, जब आंतरिक रूप से कोई छोटी खराबी होती है या गंभीर खराबी के कारण तेल का प्रवाह बढ़ जाता है, तो यह एक संकेत भेजता है या ट्रिप हो जाता है। सबसे महत्वपूर्ण गैर-विद्युत सुरक्षा।

· विस्फोट रोधी ट्यूब (दबाव राहत वाल्व): जब आंतरिक दबाव तेजी से बढ़ता है, तो विस्फोट रोधी झिल्ली टूट जाती है या दबाव छोड़ने के लिए वाल्व खोल देता है, जिससे तेल टैंक को फटने से बचाया जा सकता है।

· थर्मामीटर: ऊपरी तेल के तापमान पर नज़र रखता है।

· तेल स्तर संकेतक: तेल भंडार में तेल के स्तर को इंगित करता है।

शुष्क प्रकार के ट्रांसफार्मर की तुलना में, तेल में डूबे ट्रांसफार्मर के फायदे हैं:

1. बड़ी क्षमता और उच्च वोल्टेज स्तर

2. उच्च ताप अपव्यय दक्षता और मजबूत अधिभार क्षमता

3. लंबा इन्सुलेशन जीवन और उच्च विश्वसनीयता

4. अच्छा आर्थिक प्रदर्शन

5. अपेक्षाकृत कम शोर स्तर

6. परिपक्व रखरखाव प्रौद्योगिकी

तेल में डूबा ट्रांसफार्मर कब चुनें?

1. उच्च वोल्टेज स्तर (35kV से ऊपर)।

2. बड़ी क्षमता की आवश्यकता (2000kVA से अधिक)।

3. बाहर या स्वतंत्र रूप से स्थापितउपकेंद्रों, अच्छी अग्नि अलगाव स्थितियों के साथ।

4. प्रारंभिक निवेश लागत के प्रति संवेदनशील, और पर्याप्त संचालन और रखरखाव क्षमताओं के साथ।

5. परिचालन शोर के लिए सख्त आवश्यकताओं वाले बाहरी परिदृश्य।
