दक्षिण अमेरिका में सौर परियोजनाओं के लिए स्किड-माउंटेड सबस्टेशन क्यों चुनें?

TAILI Electric कस्टमाइज्ड डिजाइनिंग में सबसे आगे रही हैस्किड-माउंटेड सबस्टेशन3,200 केवीए तक की क्षमता वाली अंतर्राष्ट्रीय सौर परियोजनाओं के लिए समाधान। यह आलेख इस बात की पड़ताल करता है कि यह ओपन-फ़्रेम डिज़ाइन पारंपरिक संलग्न कियोस्क और कॉम्पैक्ट सबस्टेशनों से बेहतर प्रदर्शन क्यों करता है, विशेष रूप से दक्षिण अमेरिका के रेगिस्तानी वातावरण में।

स्किड-माउंटेड सबस्टेशन क्या है?

स्किड-माउंटेड सबस्टेशन एक पूर्वनिर्मित बिजली वितरण इकाई है जहां सभी प्रमुख घटक-मध्यम-वोल्टेज स्विचगियर, ट्रांसफार्मर, और कम-वोल्टेज वितरण पैनल-एक एकल स्टील बेस फ्रेम पर एकीकृत होते हैं।

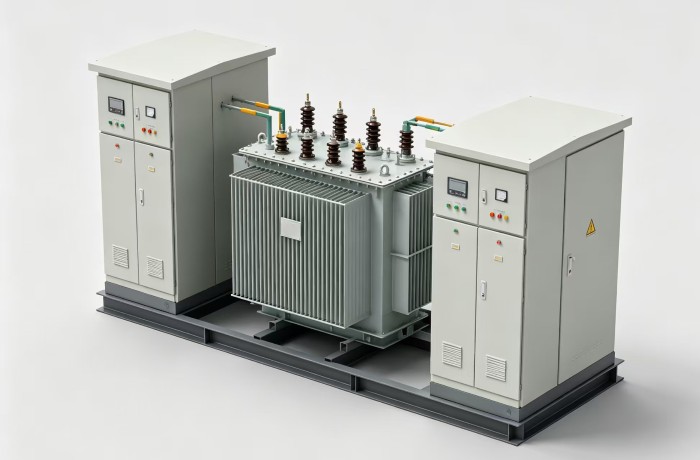

TAILI इलेक्ट्रिक के अनुकूलित स्किड-माउंटेड सबस्टेशन में एक विशिष्ट खुला कॉन्फ़िगरेशन होता है: तेल में डूबा हुआ ट्रांसफार्मर केंद्र में खुला रहता है, जिसके दोनों तरफ स्वतंत्र उच्च-वोल्टेज और कम-वोल्टेज/मीटरिंग कैबिनेट होते हैं - सभी एक एकीकृत स्टील स्किड पर लगे होते हैं।

यह डिज़ाइन दर्शन संलग्न कियोस्क या कॉम्पैक्ट सबस्टेशनों के बिल्कुल विपरीत है, जहां सभी उपकरण एक धातु के बाड़े के भीतर रखे जाते हैं।

ओपन-फ़्रेम डिज़ाइन क्यों? तीन प्रमुख लाभ

1. रेगिस्तानी परिस्थितियों में बेहतर ताप अपव्यय

पूरे दक्षिण अमेरिका में सौर परियोजनाएँ - चिली में अटाकामा रेगिस्तान से लेकर अर्जेंटीना के उच्च ऊंचाई वाले मैदानों तक - अत्यधिक तापमान और तीव्र सौर विकिरण का सामना करती हैं।

स्किड-माउंटेड सबस्टेशन में, ट्रांसफार्मर रेडिएटर सीधे परिवेशी वायु के संपर्क में आता है। यह प्राकृतिक संवहन शीतलन प्रदान करता है:

किसी अतिरिक्त कूलिंग पंखे की आवश्यकता नहीं है - एक सामान्य विफलता बिंदु को समाप्त करना, आंतरिक ओवरहीटिंग का कोई जोखिम नहीं है जो ट्रांसफार्मर को डी-रेटिंग के लिए मजबूर करेगा, यहां तक ​​कि चरम दोपहर की स्थिति के दौरान भी इष्टतम थर्मल प्रदर्शन।

इसके विपरीत, संलग्न कियोस्क सबस्टेशन अपने धातु आवासों के भीतर गर्मी को फँसाते हैं। रेगिस्तानी वातावरण में, आंतरिक तापमान परिवेश से काफी ऊपर बढ़ सकता है, जिससे ट्रांसफार्मर को कम क्षमता पर काम करने के लिए मजबूर होना पड़ता है - जो किसी भी सौर फार्म के लिए एक महंगा समझौता है।

2. सरलीकृत स्थापना और रखरखाव

Theस्किड-माउंटेड सबस्टेशनकारखाने में पूरी तरह से वायर्ड और परीक्षण किया गया है। ऑन-साइट स्थापना के लिए केवल यह आवश्यक है:

बाहरी केबलों को जोड़ना, यूनिट को तैयार नींव पर रखना

मॉड्यूलर, खुले डिज़ाइन का मतलब है कि ट्रांसफार्मर और स्विचगियर स्वतंत्र रूप से पहुंच योग्य रहेंगे। रखरखाव दल भारी बाड़े के दरवाजों के साथ संघर्ष किए बिना या पूरी संरचना को अलग किए बिना व्यक्तिगत घटकों की सेवा कर सकते हैं।

3. स्थानीय ग्रिड मानकों के साथ संरेखण

यह शायद सबसे आकर्षक लाभ है: ओपन-फ्रेम स्किड-माउंटेड सबस्टेशन पूरे दक्षिण अमेरिका में सौर परियोजनाओं के लिए वास्तविक मानक बन गया है।

देश जिनमें शामिल हैं:

चिली

पेरू

अर्जेंटीना

होंडुरस

वेनेज़ुएला

...

फोटोवोल्टिक स्थापनाओं के लिए इस कॉन्फ़िगरेशन को व्यापक रूप से अपनाया है। स्थानीय उपयोगिताएँ और ग्रिड ऑपरेटर डिज़ाइन, निरीक्षण प्रोटोकॉल और स्वीकृति मानदंड से परिचित हैं। स्किड-माउंटेड सबस्टेशन का चयन ग्रिड-कनेक्शन अनुमोदन को महत्वपूर्ण रूप से सुव्यवस्थित करता है

प्रक्रिया।

TAILI इलेक्ट्रिक के स्किड समाधान: दो शिपिंग विकल्प

पूरे दक्षिण अमेरिका में दूरदराज के परियोजना स्थलों पर बड़े विद्युत उपकरण पहुंचाना अद्वितीय लॉजिस्टिक चुनौतियां पेश करता है। TAILI इलेक्ट्रिक इसके लिए दो शिपिंग कॉन्फ़िगरेशन प्रदान करता हैस्किड-माउंटेड सबस्टेशन, प्रत्येक को अलग-अलग प्रोजेक्ट स्केल और लॉजिस्टिक्स आवश्यकताओं के लिए अनुकूलित किया गया है।

विकल्प 1: एकीकृत वन-पीस स्किड

संरचना: हाई-वोल्टेज कैबिनेट, ट्रांसफार्मर और लो-वोल्टेज कैबिनेट सभी को एक ही स्टील बेस पर वेल्ड किया गया है। फैक्ट्री में सभी आंतरिक वायरिंग का काम पूरा हो गया है।

लाभ: न्यूनतम ऑन-साइट इंस्टॉलेशन कार्य-ड्रॉप, कनेक्ट और सक्रिय करना

उपकरण की निश्चित स्थिति समुद्री पारगमन के दौरान आंतरिक तांबे के बसबारों या केबलों के खिसकने के जोखिम को खत्म कर देती है

महत्वपूर्ण अनुप्रयोगों के लिए उच्चतम विश्वसनीयता

इसके लिए सबसे उपयुक्त: 800 केवीए तक की क्षमता

जहां पूरी असेंबली को एक इकाई के रूप में भेजा जा सकता है।

विचार: बड़े समग्र पदचिह्न के कारण उच्च शिपिंग लागत।

विकल्प 2: बोल्टेड स्प्लिट-टाइप स्किड

संरचना: आधार को तीन खंडों में विभाजित किया गया है- उच्च-वोल्टेज अनुभाग, ट्रांसफार्मर अनुभाग, और निम्न-वोल्टेज अनुभाग। अनुभागों के बीच उपकरण पूर्व-निर्मित लचीले तांबे के बसबारों या लचीली केबलों का उपयोग करके जुड़ते हैं।

इकाइयों को कारखाने में अलग से पैक किया जाता है और अलग-अलग बक्सों में भेजा जाता है। साइट पर, अनुभागों को एक साथ बोल्ट किया जाता है और पूर्व-निर्मित लचीले कनेक्शन को जोड़ा जाता है।

1，फायदे: प्रत्येक अनुभाग एक मानक 40-फुट मुख्यालय कंटेनर के अंदर फिट बैठता है - बड़े आकार की शिपिंग की आवश्यकता नहीं है

2，अधिक विश्वसनीय पोत शेड्यूलिंग के साथ समुद्री माल ढुलाई लागत में उल्लेखनीय रूप से कमी आई है

3，चीन में घरेलू सड़क परिवहन के लिए बड़े आकार की अनुमति की आवश्यकता नहीं है

4，अंतिम परियोजना स्थल तक अधिक लचीला स्थानीय परिवहन

5，क्षति का कम जोखिम - रेडिएटर और पोर्सिलेन इंसुलेटर को समर्पित सुरक्षात्मक पैकेजिंग प्राप्त होती है

6，महत्वपूर्ण नोट: केवल आधार यंत्रवत् विभाजित है। सभी विद्युत कनेक्शन पूर्व-निर्मित लचीले कनेक्टर का उपयोग करते हैं, जिससे ऑन-साइट वायरिंग का काम बिल्कुल न्यूनतम हो जाता है।

सभी शिपमेंट के लिए सामान्य पैकेजिंग आवश्यकताएँ

चाहे कोई भी शिपिंग विकल्प चुना गया हो, TAILI इलेक्ट्रिक कठोर पैकेजिंग प्रोटोकॉल का पालन करता है:

1，एकीकृत स्किड शिपमेंट: आधार को मानक कंटेनर लिफ्टिंग और लैशिंग के साथ वेल्ड किया जाना चाहिए

कंटेनर के अंदर उपकरण को सुरक्षित करने वाले स्टील वायर रस्सियों के साथ बिंदु

2，ट्रांसफॉर्मर रेडिएटर और पोर्सिलेन इंसुलेटर: विशेष टकराव-रोधी प्राप्त करें और

समुद्री पारगमन के लिए नमक-कोहरा/बारिश से सुरक्षा

3，उच्च और निम्न-वोल्टेज स्विचगियर: वॉटरप्रूफिंग और धूल के लिए प्लास्टिक में पूरी तरह से सील

शिपिंग और साइट भंडारण के दौरान सुरक्षा

अनुप्रयोग परिदृश्य

TAILI इलेक्ट्रिक के अनुकूलित स्किड-माउंटेड सबस्टेशन समाधान विभिन्न अनुप्रयोगों में तैनात किए गए हैं: फोटोवोल्टिक सौर फार्म (प्राथमिक अनुप्रयोग) TAILI की अधिकांश स्किड-माउंटेड सबस्टेशन इकाइयां सौर पीवी संयंत्रों के लिए स्टेप-अप ट्रांसफार्मर के रूप में काम करती हैं। विशिष्ट विन्यास में शामिल हैं:

खनन एवं औद्योगिक परियोजनाएँ

सौर ऊर्जा के अलावा, स्किड-माउंटेड सबस्टेशन का व्यापक रूप से चिली और पेरू में खनन कार्यों के साथ-साथ विश्वसनीय, तेजी से तैनाती बिजली वितरण की आवश्यकता वाली सामान्य औद्योगिक सुविधाओं में भी उपयोग किया जाता है।

निष्कर्ष

स्किड-माउंटेड सबस्टेशन ने व्यावहारिक लाभों के संयोजन के माध्यम से पूरे दक्षिण अमेरिका में सौर परियोजनाओं के लिए पसंदीदा समाधान के रूप में अपनी स्थिति अर्जित की है:

1，रेगिस्तानी वातावरण में बेहतर गर्मी अपव्यय - कोई शीतलन प्रशंसक नहीं, कोई डी-रेटिंग नहीं

2，सुव्यवस्थित स्थापना और रखरखाव-फ़ैक्टरी-वायर्ड, स्वतंत्र रूप से सुलभ घटक

3，स्थानीय ग्रिड मानकों के साथ संरेखण-सुचारू अनुमोदन, तेजी से परियोजना कमीशनिंग

4，लचीले शिपिंग विकल्प - छोटी परियोजनाओं के लिए एक-टुकड़ा, रसद बाधाओं के साथ बड़े प्रतिष्ठानों के लिए विभाजित प्रकार

TAILI इलेक्ट्रिक अंतरराष्ट्रीय बाजारों के लिए अनुकूलित स्किड-माउंटेड सबस्टेशन समाधानों के डिजाइन और निर्माण में वर्षों का अनुभव लाता है। 3,200 केवीए तक की क्षमता और विशिष्ट देश की आवश्यकताओं के अनुरूप वोल्टेज कॉन्फ़िगरेशन के साथ, TAILI टर्नकी बिजली वितरण प्रदान करता है जो दुनिया के सबसे चुनौतीपूर्ण वातावरण में विश्वसनीय प्रदर्शन करता है।

दक्षिण अमेरिका में अपनी अगली सौर परियोजना के लिए, वह समाधान चुनें जिस पर स्थानीय उपयोगिताएँ भरोसा करती हों—उसे चुनेंस्किड-माउंटेड सबस्टेशनTAILI इलेक्ट्रिक से.
