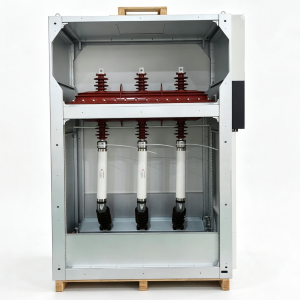

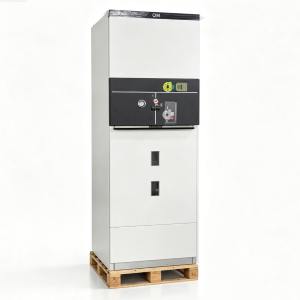

24KV सेमी-इंसुलेटेड गैस-इंसुलेटेड स्विचगियर (जीआईएस)

TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर (बाद में इसे "इस स्विचगियर" के रूप में संदर्भित किया जाएगा) एक कॉम्पैक्ट, SF₆-इंसुलेटेड मेटल-संलग्न स्विचगियर है जिसे 24kV मध्यम-वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है। यह स्विचगियर 24kV, 630A और 50/60Hz पर रेट किया गया है, और है

जीबी और आईईसी मानकों के सख्त अनुपालन में निर्मित। यह स्विचगियर रिंग मुख्य इकाइयों, माध्यमिक सबस्टेशनों, औद्योगिक सुविधाओं, वाणिज्यिक भवनों और नवीकरणीय ऊर्जा परियोजनाओं के लिए उपयुक्त है।

प्रमुख विशेषताऐं

• पूरी तरह से सील स्टेनलेस स्टील टैंक - TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर में 3-5 मिमी मोटी स्टेनलेस स्टील प्लेटों से बना एक पूरी तरह से सील स्टेनलेस स्टील टैंक शामिल है, जिसे न्यूनतम विरूपण और उत्कृष्ट गैस-जकड़न सुनिश्चित करने के लिए रोबोटिक वेल्डिंग मशीनों द्वारा वेल्ड किया गया है। TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर के सभी जीवित हिस्से और स्विचिंग डिवाइस इस टैंक के भीतर संलग्न हैं, जो इंसुलेटिंग और आर्क-शमन माध्यम दोनों के रूप में SF₆ गैस से भरा हुआ है। यह डिज़ाइन सुनिश्चित करता है कि TaiLi Electric 24kV सेमी-इंसुलेटेड स्विचगियर नमी, धूल और संदूषण जैसी बाहरी पर्यावरणीय स्थितियों से अप्रभावित रहे।
• उच्च सुरक्षा स्तर - TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर का सीलबंद टैंक IP67 की सुरक्षा रेटिंग प्राप्त करता है, जिससे यह स्विचगियर अस्थायी जल विसर्जन स्थितियों के तहत भी विश्वसनीय रूप से संचालित हो सकता है। TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर के बाहरी आवरण को IP4X रेटिंग दी गई है।
• थ्री-पोजीशन लोड ब्रेक स्विच - टैली इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर एसएफ₆-भरे स्टेनलेस स्टील टैंक के अंदर वेल्डेड तीन-पोजीशन लोड ब्रेक स्विच (बंद/खुला/अर्थेड) से सुसज्जित है। TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर के स्विच तंत्र में संक्षारण प्रतिरोधी सामग्री और स्व-चिकनाई बीयरिंग हैं, जो कम परिचालन प्रयास, उच्च विश्वसनीयता और विस्तारित सेवा जीवन सुनिश्चित करते हैं।

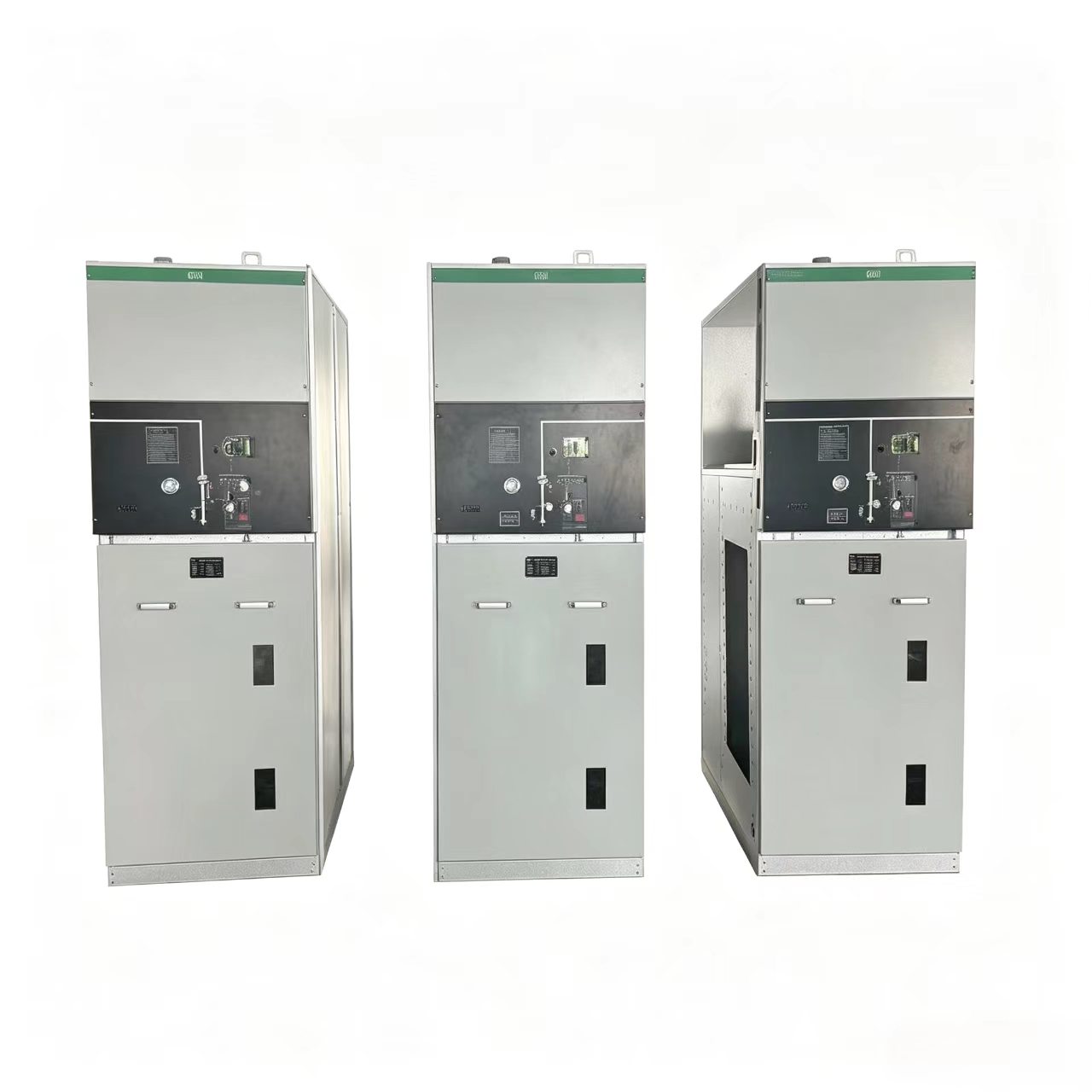

• मॉड्यूलर और एक्स्टेंसिबल डिज़ाइन - टैली इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर एक मॉड्यूलर यूनिट कॉन्फ़िगरेशन को अपनाता है जो असेंबली के दौरान गैस हैंडलिंग की आवश्यकता के बिना लचीले संयोजन और विस्तार की अनुमति देता है। TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर फिक्स्ड और एक्स्टेंसिबल कॉन्फ़िगरेशन दोनों में उपलब्ध है, जो कॉम्पैक्ट स्विचगियर समाधानों के लिए विभिन्न सबस्टेशन आवश्यकताओं को समायोजित करता है।
• व्यापक मैकेनिकल इंटरलॉकिंग - टैली इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर में एक पूर्ण पांच-रोकथाम मैकेनिकल इंटरलॉकिंग प्रणाली है जो परिचालन त्रुटियों को रोकती है और कर्मियों की सुरक्षा सुनिश्चित करती है।
• स्मार्ट-रेडी - टैली इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर को रिमोट मॉनिटरिंग और नियंत्रण क्षमताओं को सक्षम करने के लिए मोटर चालित तंत्र, वोल्टेज ट्रांसफार्मर और वितरण स्वचालन टर्मिनल इकाइयों से लैस किया जा सकता है।

तकनीकी निर्देश

अनुप्रयोग

TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर का व्यापक रूप से बिजली उद्योग के कई क्षेत्रों में उपयोग किया जाता है:

• रिंग मुख्य इकाइयाँ - शहरी और ग्रामीण बिजली वितरण के लिए 24kV रिंग नेटवर्क में एक मुख्य घटक के रूप में।
• माध्यमिक सबस्टेशन - छोटे से मध्यम आकार के सबस्टेशनों में कॉम्पैक्ट, रखरखाव-मुक्त स्विचगियर समाधान के लिए।
• औद्योगिक सुविधाएं - कारखानों, खदानों और विनिर्माण संयंत्रों में बिजली वितरण।
• वाणिज्यिक भवन - शॉपिंग सेंटर, अस्पताल, खेल स्थल और ऊंची इमारतों के लिए।
• बुनियादी ढाँचा - हवाई अड्डे, मेट्रो सिस्टम, रेलवे और सुरंगें।
• नवीकरणीय ऊर्जा - पवन फार्म और फोटोवोल्टिक संयंत्र।
• पैड-माउंटेड और भूमिगत सबस्टेशन - बाहरी बाड़ों या अर्ध-भूमिगत स्थापनाओं के लिए उपयुक्त।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस स्विचगियर की विशिष्ट SF₆ गैस रिसाव दर क्या है?

उत्तर: TaiLi इलेक्ट्रिक 24kV सेमी-इंसुलेटेड स्विचगियर की SF₆ वार्षिक रिसाव दर ≤0.1% है। उत्कृष्ट गैस-जकड़न सुनिश्चित करने के लिए सीलबंद टैंक को रोबोटिक वेल्डिंग मशीनों द्वारा वेल्ड किया जाता है, और डिज़ाइन 30 से अधिक वर्षों तक कोई रिसाव नहीं होने की गारंटी देता है।

Q2: यदि SF₆ दबाव कम हो जाए या गैस रिसाव का पता चले तो मुझे क्या करना चाहिए?

ए: यदि एसएफ₆ घनत्व मॉनिटर कम दबाव का संकेत देता है या अलार्म चालू हो जाता है, तो तुरंत संचालन बंद कर दें, रिसाव स्रोत की पहचान करें, रिसाव बिंदु की मरम्मत करें, और स्विचगियर को निर्दिष्ट दबाव तक एसएफ₆ गैस से फिर से भरें। गैस दबाव नापने का यंत्र और घनत्व रिले के नियमित निरीक्षण की सिफारिश की जाती है।

Q3: क्या इस स्विचगियर को नियमित रखरखाव की आवश्यकता है?

उत्तर: नहीं, TaiLi Electric 24kV सेमी-इंसुलेटेड स्विचगियर को रखरखाव-मुक्त उत्पाद के रूप में डिज़ाइन किया गया है। पूरी तरह से सीलबंद स्टेनलेस स्टील टैंक इंसुलेटिंग गैस और बाहरी वातावरण के बीच संपर्क को रोकता है, जिससे उत्पाद के सेवा जीवन के दौरान आवधिक निरीक्षण, गैस नमूनाकरण या पुनर्जनन की आवश्यकता समाप्त हो जाती है।
