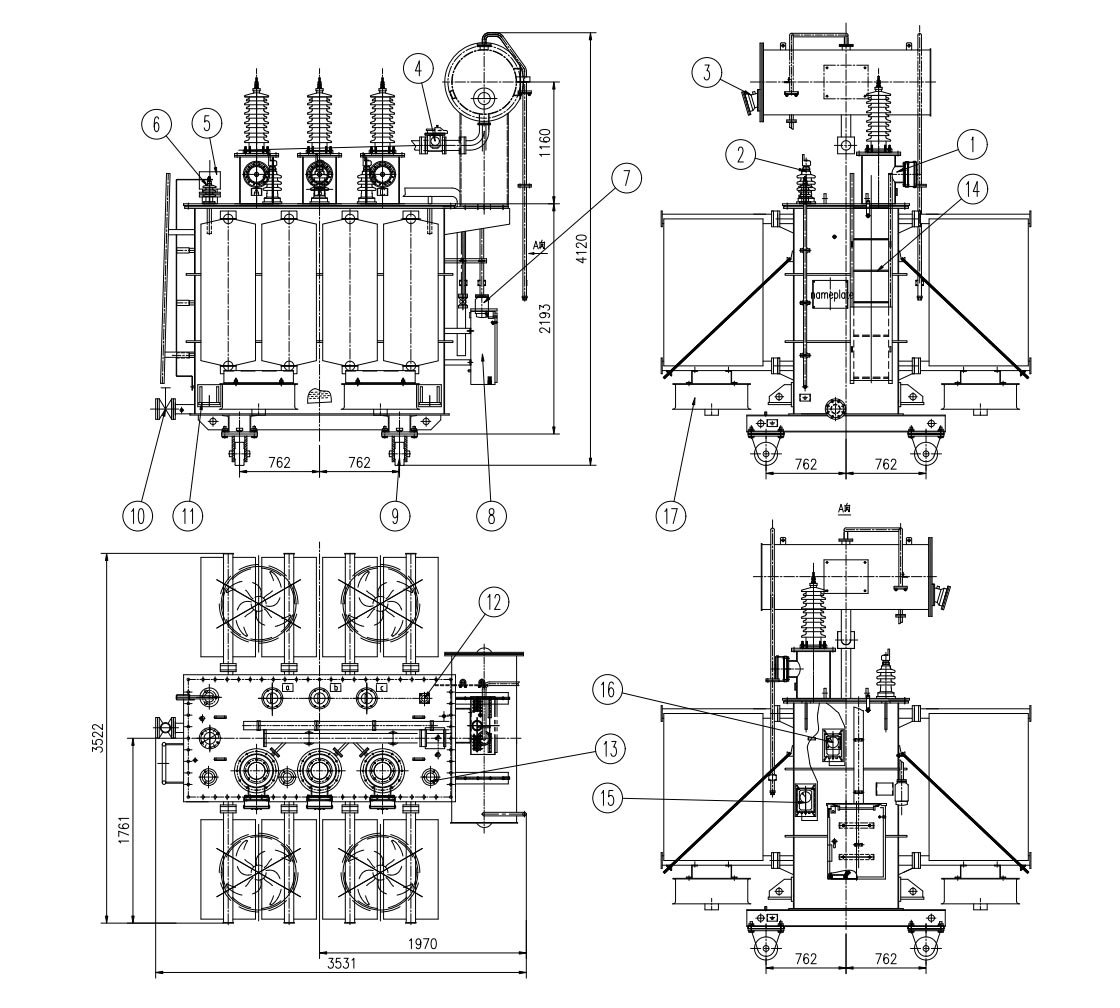

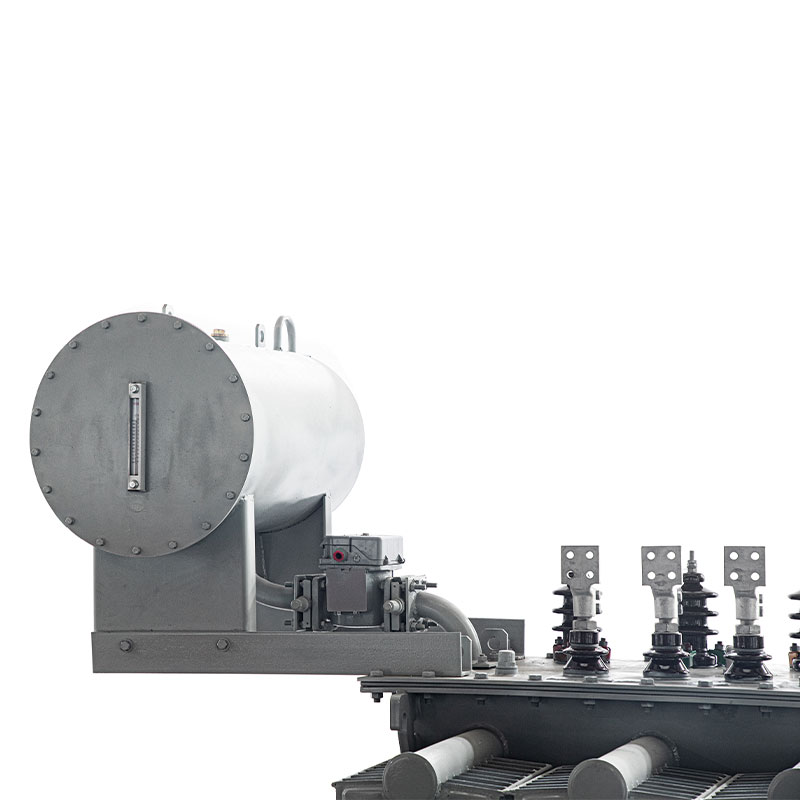

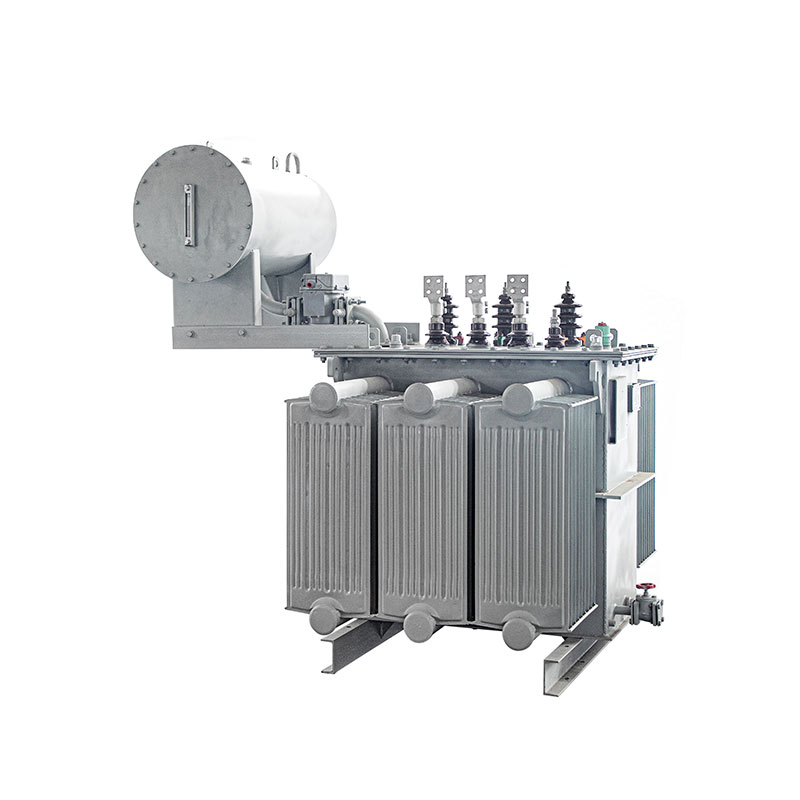

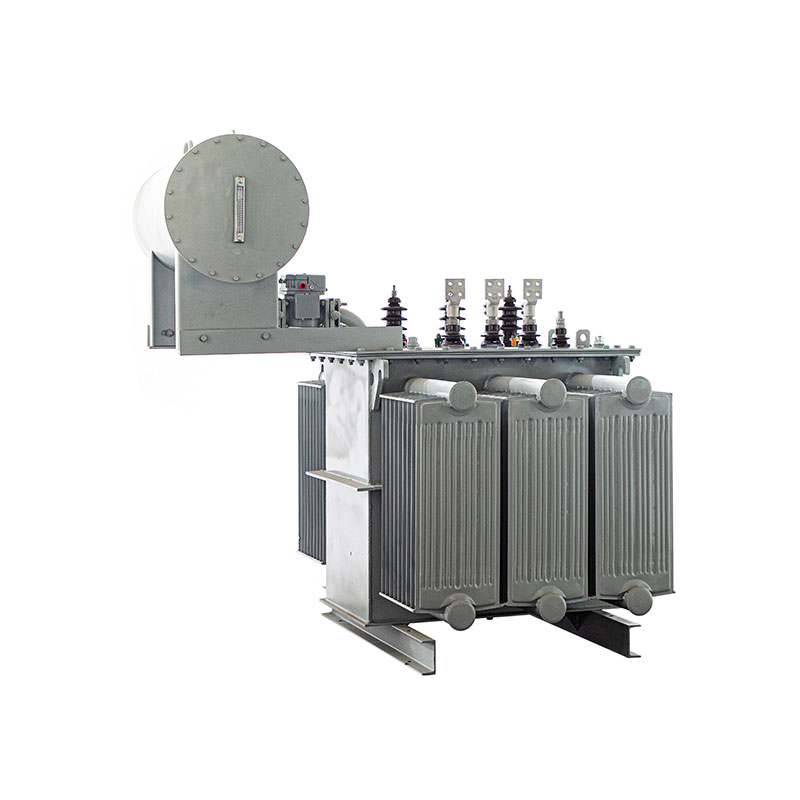

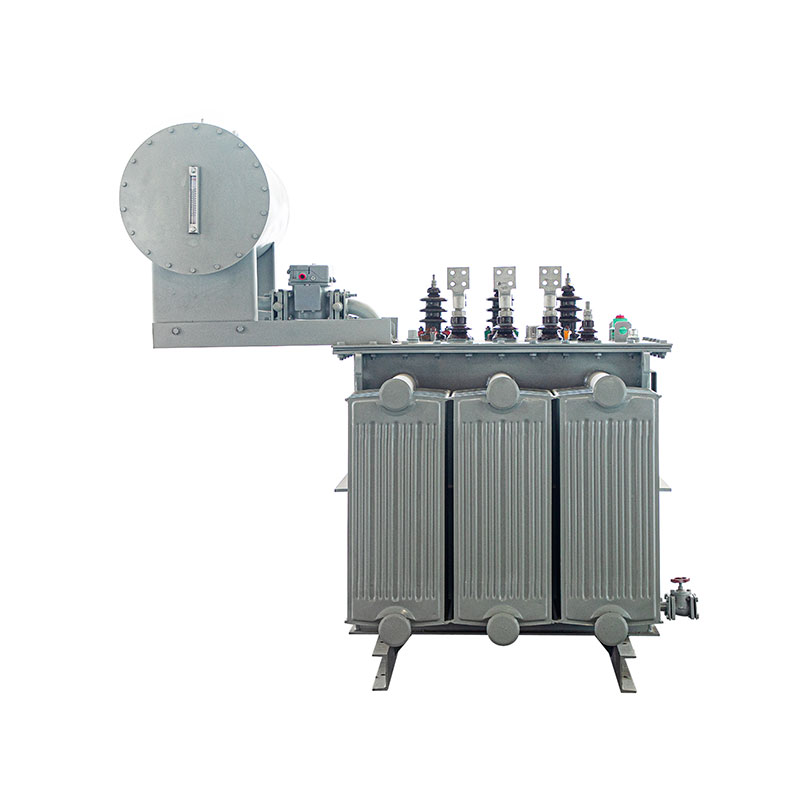

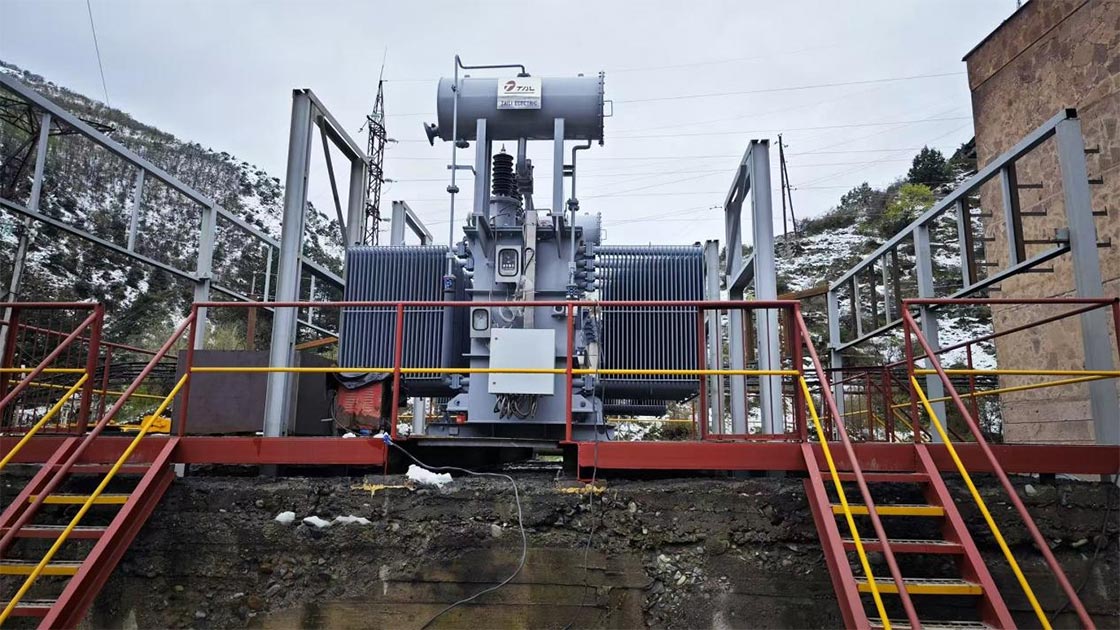

3-फेज तेल डूबे हुए प्रकार का पावर ट्रांसफार्मर

यदि आप 3-चरण तेल डूबे हुए प्रकार के पावर ट्रांसफार्मर के विश्वसनीय आपूर्तिकर्ता की तलाश कर रहे हैं, और दीर्घकालिक सहयोग विकसित करना चाहते हैं, तो कृपया TAILI चुनें, क्योंकि हमारे पास समृद्ध अनुभव है और हम व्यापक सेवाओं के साथ उन्नत उत्पादों की पेशकश कर सकते हैं।

मानत विशिष्टताएँ

1. लागू विशिष्टता: आईईसी 60076 / आईईईई

2. रेटेड क्षमता: 3150kVA तक

3. प्राथमिक वोल्टेज: 66kV तक

4. माध्यमिक वोल्टेज: 0.4/6.3/10.5/35kV या अनुकूलित

5, घुमावदार सामग्री: तांबा/एल्यूमीनियम

6.तापमान वृद्धि: 65 डिग्री सेल्सियस

7. शीतलन विधि: ओनान/ओनाफ

8.आवृत्ति: 50 हर्ट्ज/60 हर्ट्ज

9.नल वोल्टेज: ±2x2.5% / ±3x2.5% / ±8x1.5% या अनुकूलित

10.वेक्टर समूह: Yd11 / YNd11 / Dyn11 / YN

वीडियो

कृपया निम्नलिखित जानकारी प्रदान करें, और हम बेहतर सेवाएं प्रदान करने में सक्षम होंगे।

3-चरण तेल डूबे हुए प्रकार के बिजली ट्रांसफार्मर का रखरखाव एक व्यवस्थित कार्य है, जिसका उद्देश्य सुरक्षित, विश्वसनीय सुनिश्चित करना है और ट्रांसफार्मरों का कुशल संचालन और उनकी सेवा जीवन का विस्तार करना।

दैनिक निरीक्षण एवं निगरानी

1. तेल स्तर की जाँच

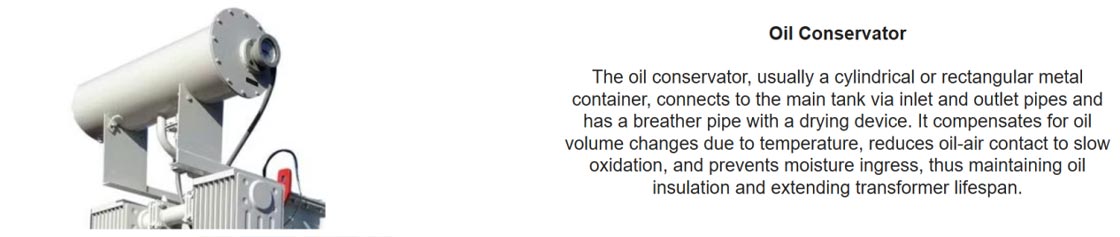

जांचें कि ट्रांसफार्मर बॉडी और तेल भंडार (तेल टैंक) का तेल स्तर मानक के भीतर है या नहीं तापमान पैमाने की सीमा.

असामान्यताएं और प्रबंधन:

अतिरिक्त तेल स्तर: यह गैस पैदा करने वाली आंतरिक खराबी या तेल पैदा करने वाले उच्च पर्यावरणीय तापमान के कारण हो सकता है विस्तार. जांचें कि क्या सांस अवरुद्ध है और कारण का विश्लेषण करें।

अपर्याप्त तेल स्तर: यह तेल रिसाव या असामान्य आंतरिक दोष के कारण हो सकता है। तुरंत पता लगाएं और रिसाव बिंदु को संबोधित करें, और तुरंत उसी ब्रांड और मॉडल के योग्य इंसुलेटिंग तेल की भरपाई करें।

2. तेल तापमान निरीक्षण

तापमान संकेतक की निगरानी करें और जांचें कि ऊपरी तेल का तापमान सामान्य है (आमतौर पर इससे अधिक नहीं)। 85℃), और इसकी तुलना ऐतिहासिक ऑपरेशन डेटा से करें।

असामान्यताएं और हैंडलिंग: यदि तेल का तापमान असामान्य रूप से बढ़ता है, तो यह ओवरलोड, कूलिंग डिवाइस के कारण हो सकता है विफलता, आंतरिक ओवरहीटिंग (जैसे कि लोहे की कोर, वाइंडिंग, या टैप चेंजर का खराब संपर्क), आदि। इसका कारण होना चाहिए तुरंत पहचान की गई और संबोधित किया गया।

3. तेल रिसाव निरीक्षण

सभी सीलिंग सतहों, वेल्ड, बुशिंग, वाल्व, गैस रिले और ट्रांसफार्मर के अन्य हिस्सों का सावधानीपूर्वक निरीक्षण करें तेल रिसाव का कोई निशान।

उपचार: यदि रिसाव का पता चलता है, तो इसका तुरंत समाधान किया जाना चाहिए। छोटी-मोटी लीकेज को कस कर ठीक किया जा सकता है बोल्ट. गंभीर तेल रिसाव के कारण सीलिंग घटकों या वेल्डिंग को बदलने के लिए बिजली कटौती की आवश्यकता होती है।

4. इन्सुलेट तेल का रंग और स्थिति

तेल स्तर गेज के माध्यम से तेल का रंग देखें।

सामान्य: पारदर्शी, हल्का पीला।

असामान्य: यदि रंग गहरा या काला हो जाता है, तो यह तेल खराब होने या आंतरिक दोष जैसे आर्क्स या ज़्यादा गरम होना

5. ध्वनि (शोर) निरीक्षण

सामग्री: जब ट्रांसफार्मर सामान्य रूप से काम कर रहा होता है, तो यह एक समान "गुलजार" विद्युत चुम्बकीय ध्वनि उत्सर्जित करता है।

असामान्यताएं और प्रबंधन:

बढ़ी हुई और एकसमान ध्वनि: यह ओवरलोड या अत्यधिक वोल्टेज का संकेत दे सकती है।

असमान कर्कश या पॉपिंग ध्वनियाँ: अंदर स्थानीय निर्वहन या इन्सुलेशन टूटना है।

असमान शोर ध्वनि: यह ढीले लोहे के कोर फास्टनरों के कारण हो सकता है।

यदि असामान्य आवाज़ें पाई जाती हैं, तो बेहतर निगरानी की जानी चाहिए। आवश्यकता पड़ने पर बिजली कटौती की जाए निरीक्षण के लिए रवाना

6. झाड़ियों का निरीक्षण

जांचें कि क्या उच्च और निम्न वोल्टेज झाड़ियों की सतहें साफ हैं, और किसी भी दरार, क्षति आदि पर ध्यान दें निर्वहन के निशान.

उपचार: यदि सतहें गंदी हैं, तो उन्हें साफ करने की आवश्यकता है। यदि दरारें या गंभीर निर्वहन हैं, तो झाड़ियों को बदलने की जरूरत है.

7. श्वासयंत्र (नमी अवशोषक) निरीक्षण

सामग्री: सिलिका जेल का रंग जांचें। सूखा सिलिका जेल नीला होता है, और नमी से संतृप्त होने पर यह गुलाबी हो जाता है।

प्रक्रिया: जब 2/3 से अधिक सिलिका जेल गुलाबी हो जाए, तो इसे बदल देना चाहिए। यदि तेल के प्याले में तेल है, जांचें कि तेल का स्तर सामान्य है या नहीं।

8. शीतलन प्रणाली निरीक्षण

सामग्री: एयर-कूल्ड ट्रांसफार्मर के लिए, जांचें कि पंखे सामान्य रूप से काम कर रहे हैं या नहीं; तेल से ठंडा/पानी से ठंडा करने के लिए ट्रांसफार्मर, तेल पंपों, पानी पंपों, पंखों की कार्यशील स्थितियों और कूलरों में किसी भी रिसाव की जांच करें।

हैंडलिंग: उचित ताप अपव्यय सुनिश्चित करने के लिए किसी भी खराबी का तुरंत समाधान करें।

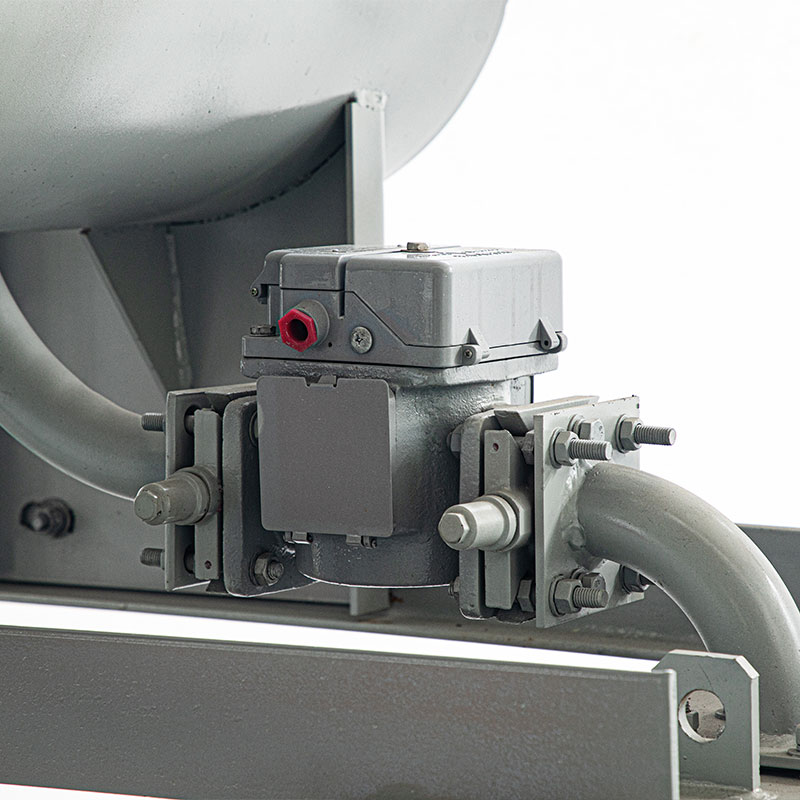

9. गैस रिले निरीक्षण

जांचें कि क्या रिले के अंदर गैस का कोई संचय है और क्या अवलोकन विंडो स्पष्ट है।

उपचार: यदि थोड़ी मात्रा में गैस है, तो इसे रिकॉर्ड किया जाना चाहिए और विश्लेषण के लिए नमूना लिया जाना चाहिए; यदि गैस की मात्रा बड़ा है, रिले एक सिग्नल या ट्रिप जारी करेगा, और तत्काल हैंडलिंग की आवश्यकता है।

10. ग्राउंडिंग डिवाइस निरीक्षण

जांचें कि क्या बाड़ा और तटस्थ बिंदु ग्राउंडिंग तार सुरक्षित रूप से जुड़े हुए हैं और जंग से मुक्त हैं।
