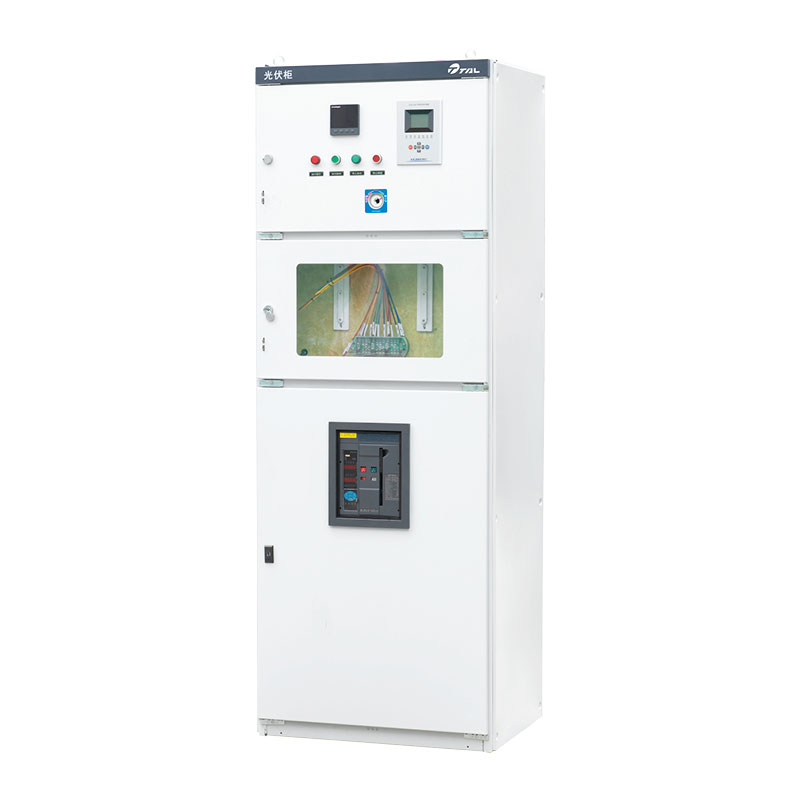

फोटोवोल्टिक ग्रिड-कनेक्टेड लो वोल्टेज कैबिनेट

टैली फैक्ट्री द्वारा प्रदान किया गया फोटोवोल्टिक ग्रिड-कनेक्टेड लो वोल्टेज कैबिनेट फोटोवोल्टिक इन्वर्टर द्वारा विद्युत ऊर्जा उत्पादन एकत्र करता है और इसे लोड और पावर ग्रिड तक सुरक्षित रूप से संचारित करने के लिए जिम्मेदार है। साथ ही, इसमें व्यापक सुरक्षा, निगरानी और शेड्यूलिंग कार्य हैं।

मुख्य कार्य

फोटोवोल्टिक ग्रिड-कनेक्टेड लो-वोल्टेज कैबिनेट किसी भी तरह से एक साधारण "कनेक्शन बॉक्स" नहीं है। यह निष्पादित करता है निम्नलिखित प्रमुख कार्य:

1. विद्युत संग्रहण एवं वितरण

· संग्रह: एकाधिक फोटोवोल्टिक इनवर्टर से प्रत्यावर्ती धारा आउटपुट को एक या कई मुख्य में संयोजित करें ट्रांसमिशन दक्षता बढ़ाने के लिए सर्किट।

· वितरण: एकत्रित बिजली को स्थानीय लोड (उपयोगकर्ताओं के स्वयं के उपयोग के लिए) के लिए उचित रूप से आवंटित करें और स्थानांतरित करें ग्रिड को शेष बिजली।

2. ग्रिड कनेक्शन बिंदु

· यह फोटोवोल्टिक प्रणाली और ग्रिड के बीच कानूनी सीमांकन बिंदु है। ग्रिड कंपनियों को आमतौर पर आवश्यकता होती है इस बिंदु पर मीटरिंग और निगरानी यह सुनिश्चित करने के लिए कि फोटोवोल्टिक प्रणाली पर प्रतिकूल प्रभाव न पड़े ग्रिड.

3. व्यापक सुरक्षा कार्य

· ओवरलोड और शॉर्ट-सर्किट सुरक्षा: अत्यधिक करंट से उपकरण को होने वाले नुकसान से बचाने के लिए सर्किट ब्रेकर का उपयोग करें या आग का कारण बन रहा है।

· एंटी-रिवर्स करंट सुरक्षा (आवश्यकतानुसार): जब बिजली उत्पादन लोड बिजली की खपत से अधिक हो जाता है, बिजली को ऊपरी स्तर के ट्रांसफार्मर में वापस जाने से रोकें (कुछ अनुप्रयोगों में यह निषिद्ध है)।

· एंटी-आइलैंडिंग प्रभाव सुरक्षा: यह ग्रिड से जुड़े सिस्टम का मुख्य सुरक्षा कार्य है। जब ग्रिड है बिजली बंद होने पर, फोटोवोल्टिक को रोकने के लिए ग्रिड से फोटोवोल्टिक प्रणाली को तुरंत डिस्कनेक्ट करना आवश्यक है बिजली को पावर-ऑफ लाइनों में संचारित होने से रोका जाता है, जिससे पावर ग्रिड रखरखाव कर्मियों की सुरक्षा खतरे में पड़ जाती है। हालाँकि इन्वर्टर में स्वयं यह कार्य होता है, वितरण कैबिनेट का उपयोग आमतौर पर बैकअप सुरक्षा के रूप में किया जाता है।

· वोल्टेज से अधिक/कम, आवृत्ति से अधिक/कम सुरक्षा: ग्रिड मापदंडों की निगरानी करें। एक बार विसंगति का पता चलने पर कार्रवाई करें उपकरण और ग्रिड की सुरक्षा के लिए तुरंत।

· वृद्धि से सुरक्षा: महंगे इनवर्टर और अन्य को नुकसान पहुंचाने से बिजली गिरने जैसे ओवरवॉल्टेज झटके को रोकें उपकरण.

4. निगरानी और पैमाइश

· स्मार्ट मीटर: फोटोवोल्टिक द्वारा उत्पन्न बिजली, बिजली को सटीक रूप से मापने के लिए द्विदिश मीटर स्थापित करें ग्रिड में डाला जाता है, और ग्रिड से बिजली खींची जाती है। ये हैं बिजली बिल सेटलमेंट के आधार

· निगरानी उपकरण: वोल्टेज, करंट, बिजली, बिजली उत्पादन, वास्तविक पावर फैक्टर जैसे मापदंडों की निगरानी करें करंट/वोल्टेज ट्रांसफार्मर, बिजली मीटर आदि के माध्यम से समय।

5. स्विचिंग और नियंत्रण

· मैन्युअल या स्वचालित कनेक्शन और डिस्कनेक्शन की सुविधा के लिए डिस्कनेक्ट स्विच, संपर्ककर्ता आदि प्रदान करें संचालन, उपकरण रखरखाव और मरम्मत की सुविधा।

कृपया निम्नलिखित जानकारी प्रदान करें, और हम बेहतर सेवाएं प्रदान करने में सक्षम होंगे।

बेहतर संचार की सुविधा और सटीक ऑर्डर के लिए, कृपया हमें इसका एकल-पंक्ति आरेख प्रदान करें आपका फोटोवोल्टिक सिस्टम.
